OBIECTIVE:

– scanare tridimensională;
– releveu;
– analiză situație existentă;

Ne-am găsit bucuroși în fața primei biserici din Prigoreni pe care un proiect dedicat ei a decis că acela era momentul să o fixăm și mai temeinic în istorie. Vremea rea i-a schimbat locul și chipul în 3 rânduri, iar acum o mutăm noi, pentru prima dată, într-un spațiu virtual unde este și mai ferită de vânt.

NOR DE PUNCTE

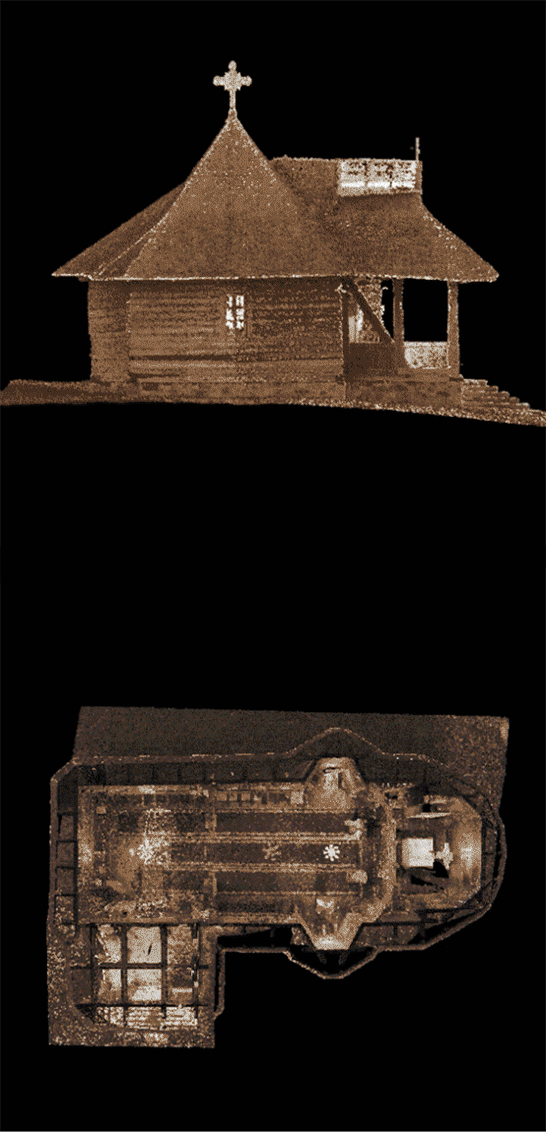

Imaginile cu norul de puncte pot fi preluate ori cu ajutorul unei camere externe performante, ori prin intermediul camerei proprii, poziția fiecărui punct fiind definită într-un sistem tridimensional (X, Y, Z). Rezultatul poate fi vizualizat atât în cod RGB (culorile sunt cele preluate din realitate, pixelii mapați peste punctele scanate provenind din imagini HDR), cât și în functie de indicele de reflectanță al obiectului scanat.

ELEMENTE 2D PRELUCRATE

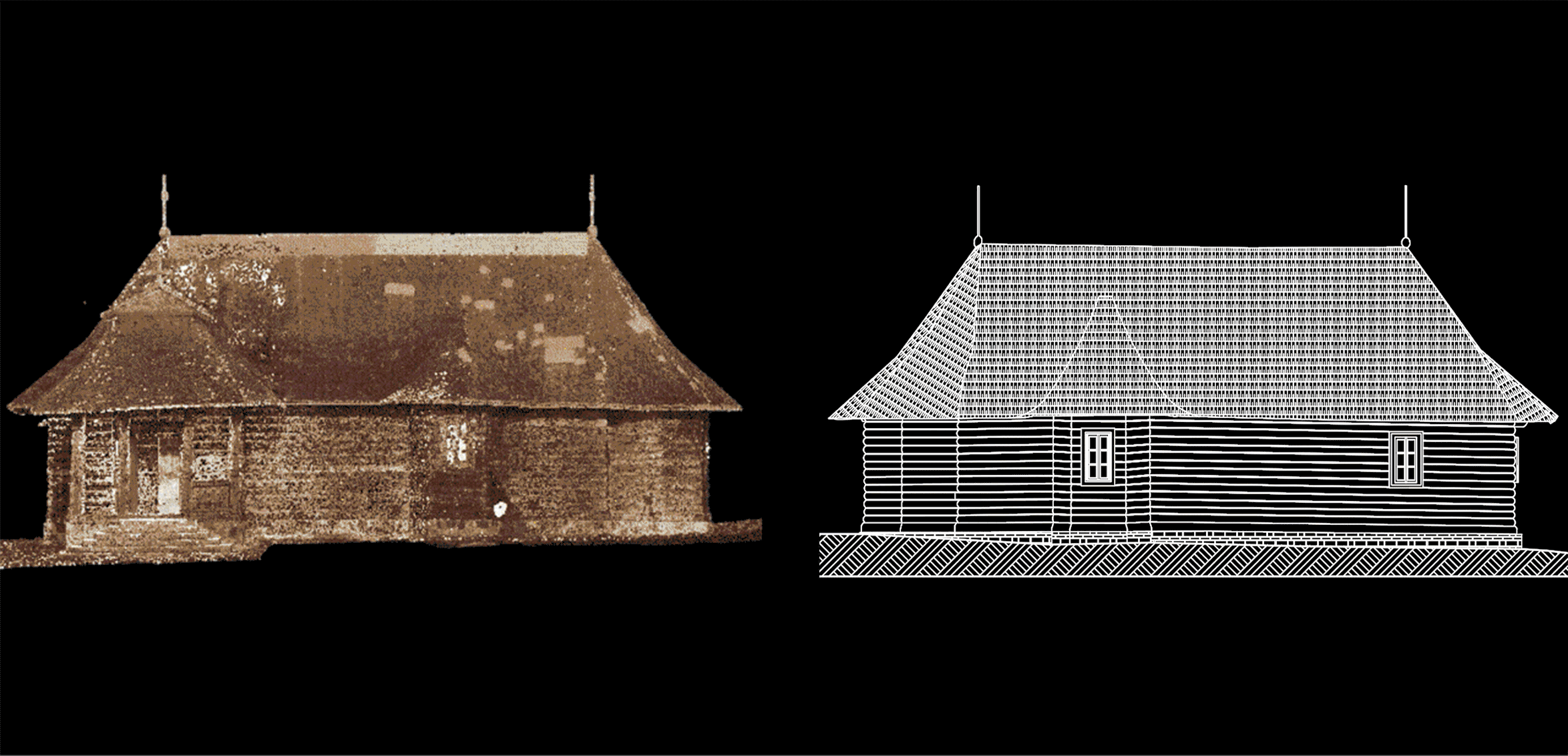

Releveul 2D precis a fost ușor de realizat pentru că scanarea 3D pe care am făcut-o înainte ne-a furnizat informații complete despre biserică și ne-a creat o bază bună pentru analizele complexe de care a avut nevoie proiectul. În funcție de cerințele specifice fiecărei colaborări, documentația 2D pe care o putem furniza în urma prelucrării este foarte variată: plan de situatie, plan de nivel, plan șarpantă și învelitoare, fațade, secțiuni și altele.

MODELARE PARAMETRICĂ

Toate etapele depind de tehnologiile cu care pornim la drum. Astfel, în cazul de față și nu numai, am apelat la solutii software specializate pentru prelucrările de date și informații. Altfel nu am putea garanta procesarea corectă și precisă a datelor din teren sau a elaborării la înaltă calitate a rezultatelor finale: planuri 2D, secțiuni 2D, elevații, modele 3D și altele.

IMAGINI ORTOFOTO

Pentru studiul de caz al Bisericii din Prigoreni am considerat necesară preluarea de imagini ortofoto, pe care le recomandăm în cazul clădirilor de tip monument istoric sau lucrărilor de conservare ale unei clădiri istorice. Putem obține imaginile atât prin metoda scanării 3D cât și prin fotogrammetrie.

MODEL 3D CAD

Proiectul impunea crearea unui model 3D CAD, așa că din norul de puncte realizat (prin post-procesarea datelor oferite de stațiile de scanare) am extras toate informațiile necesare pentru această nouă etapă revelatoare. Modelul 3D CAD permite furnizarea de elemente precum planuri, fațade, secțiuni, axonometrii, perspective și altele.

NORI DE PUNCTE – SISTEM DE VIZUALIZARE WALKTHROUGH

Profunzimile, detaliile și nuanțele fiecărui proiect arhitectural ne-au motivat mereu să mergem și mai departe în procesele noastre. Din drag de particularități și din dorință de realizare a unor modelări 3D, am explorat sistemul walkthrough (care folosește norii de puncte obținuți în urma procesului de scanare). Sistemul este compus din imagini panoramice care permit extragerea rapidă de informații precum măsurători 3D sau anumite chestiuni arhitecturale de detaliu.
